有人問“鑄鐵工藝中哪一個環節比較重要？”，無錫歐科爾的小編認為鑄鐵在孕育處理環節是很重要的，切不可草率加入，否則會在孕育環節出現不可挽回的損失，下面無錫歐科爾的小編為大家詳細介紹鑄鐵中孕育劑的正確使用方法：

一，禁止使用未烘干的孕育劑。未烘干的孕育劑加入金屬液中，會因其中的水分與金屬液中的金屬元素在高溫下反應生成金屬氧化物及氫，生成的初生氫溶入金屬液會導致鑄件皮下氣孔等缺陷。因此，孕育劑在使用前必須烘干；

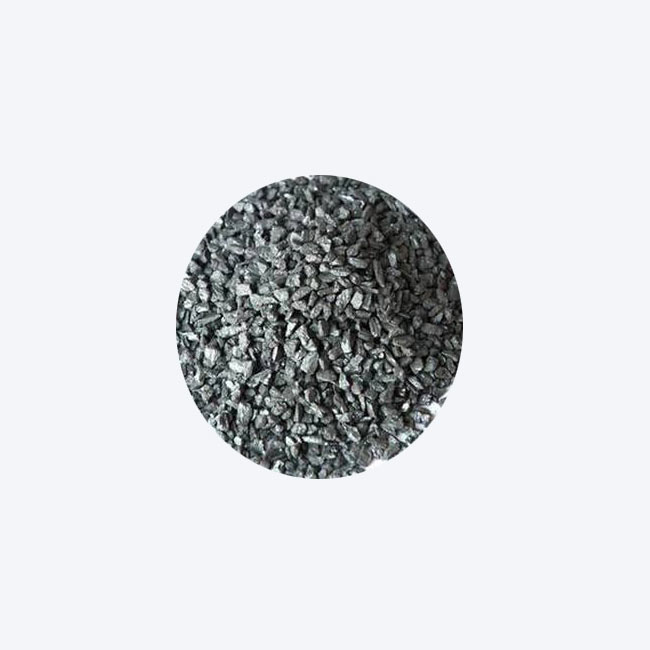

二，禁止使用純硅鐵作孕育劑。純硅或不含鈣、鍶、鋇、鋁的硅鐵不可用作孕育劑，其原因在于石墨靠鐵液中析出的二氧化硅異質生核，而二氧化硅靠鈣鍶鋇的硫氧化物異質生核，才能防止鐵液的過冷和白口傾向。應采用至少含ωCa1%～2%、ωAl0.05%～0.5%的、含ωSi為70-75%的硅鐵作孕育劑，或采用硅－鋯系、硅－鈣系、硅－鈰系、硅－鋇系等高效孕育劑；

三，孕育劑不可草率加入，要講究方法。孕育劑若漂浮在金屬液面上會很快氧化而難以被金屬液吸收。因此采用沖入法時，應準確地加到鐵液流與液面接觸處或與澆槽接觸處。由于孕育方法對孕育效果有直接影響，因此還可采用澆口杯孕育、硅鐵棒孕育、大塊浮硅孕育、孕育絲孕育、鐵液流孕育以及型內孕育等。

四，孕育劑的粒度不宜過粗或過細。若粒度過粗則不能較迅速地為鐵液所溶化吸收，殘余的未溶孕育劑顆粒混入鑄件將惡化性能或導致報廢。粒度亦不宜過細，粉末狀的孕育劑極易氧化燒損、失去孕育作用，而且會造成鑄件夾渣。對于含ωSi75%的硅鐵孕育劑采用沖入法處理0.5T鐵液、當鐵液溫度為1390～1450℃時，孕育劑的粒度以1～3L為宜。

鑄鐵工藝中如果發現鐵液量少或溫度較低或用瞬時孕育方法時，粒度以0.2～2L為宜；另外詳細掌握以上各項使用原則，鑄鐵中孕育處理環節將會大大提高孕育成功概率，希望以上孕育劑相關知識能為您帶來幫助，公司主導產品石墨化增碳劑，預處理劑、生核劑、球化劑、孕育劑、除渣劑等輔助材料，非常期待與您的合作！
