預處理劑是如何出現的呢？我們通過長時間對鑄鐵質量的控制積累的經驗中，不斷的實踐中研究出預處理劑！鑄鐵的預處理工藝，是為適應感應電爐熔煉的冶金特點而導出的。大約在上世紀70年代后期開始應用于歐洲，隨后，差不多與感應電爐熔煉鑄鐵的工藝同步發展。鑄鐵工藝中預處理劑的加入方法是什么呢？

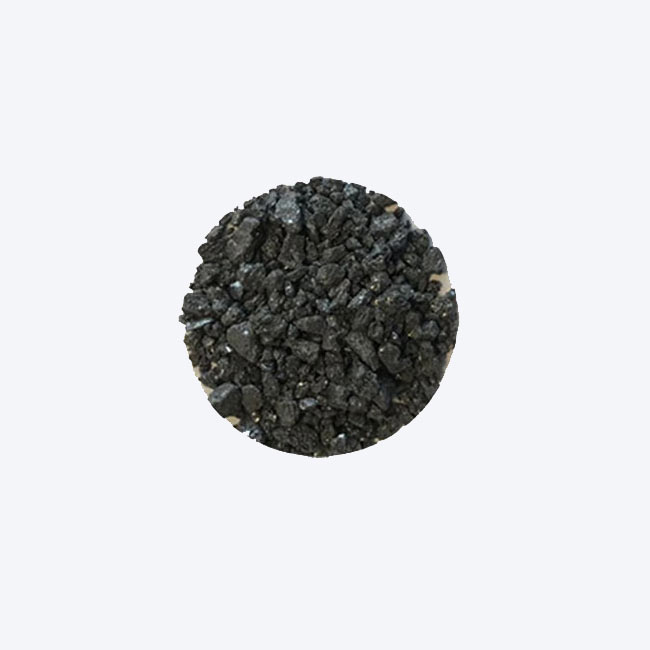

（1）碳化硅 從預處理工藝開始研發之日起，幾十年來廣泛用于灰鑄鐵的預處理劑是碳化硅，主要是碳化硅含量75％左右的冶金碳化硅。今后，隨著對預處理作用機制的認識逐漸深化，當然會不斷有效果更好的新品種問世。

碳化硅是將硅砂和焦炭（或石油焦）置于電極加熱的電阻爐內，在1450～1900℃的高溫下，由碳將SiO2還原而制得的。在制造、破碎、燒結過程中，SiC表面都會形成很薄的SiO2保護膜。一般的碳化硅，都含有5％左右的游離SiO2，這也就是SiC抗氧化能力特別強，能用作耐火材料和電熱組件的原因。

碳化硅溶于鐵液后，游離SiO2以非常微細的顆粒分散于鐵液中，對于異質晶核的生成非常有益。國外有研究者認為，碳化硅的預處理作用主要在于含有這種游離SiO2。

碳化硅的熔點很高，在2700℃以上，2600℃以下相當穩定。在熔煉鑄鐵的溫度下，燒損量很少，而且不可能‘熔化’，只能逐步‘溶解’、擴散，因而其作用的時效相當長。

碳化硅加入后需要一定的時間使之溶于鐵水，而且需要攪拌，以加速其溶解。用感應電爐熔煉時，可在出鐵前將預處理劑加入爐中。考慮到碳化硅的密度低，約為3.2％～3.3％，熔清后加入，易浮在液面，還是隨固體爐料一并加入為好。

作為預處理劑，碳化硅的加入量一般為金屬爐料的0.5％～1％。由于預處理的效果受鐵液的成分、爐況條件以及作業方式等多種因素的影響，鑄造廠較好是通過試驗，求得適合企業具體條件的較佳用量。

（2）預處理劑的發展 十多年前，瑞典Elkem公司基于T. Skaland等人對鑄鐵中石墨生核進行的研究工作，考慮到Al、Ca、Zr等元素的硫化物、氧化物，都是異質晶核中的主要組成物，研制了一種新型預處理劑“Preseed”，其化學成分如下：Si 62％～69 ％，Ca0.6％～1.9％，Zr 3.0～5.0 ，Al3.0％～5.0％。

根據無錫歐科爾的了解，這種預處理劑的效果非常的好，并且用量比碳化硅少得多，只是金屬爐料的0.1％左右。不斷創新,持續改進。遵循質量無小事，服務無止境宗旨。為鑄造生產企業提供各種優質材料和技術支持，攜手共進，同創輝煌！
